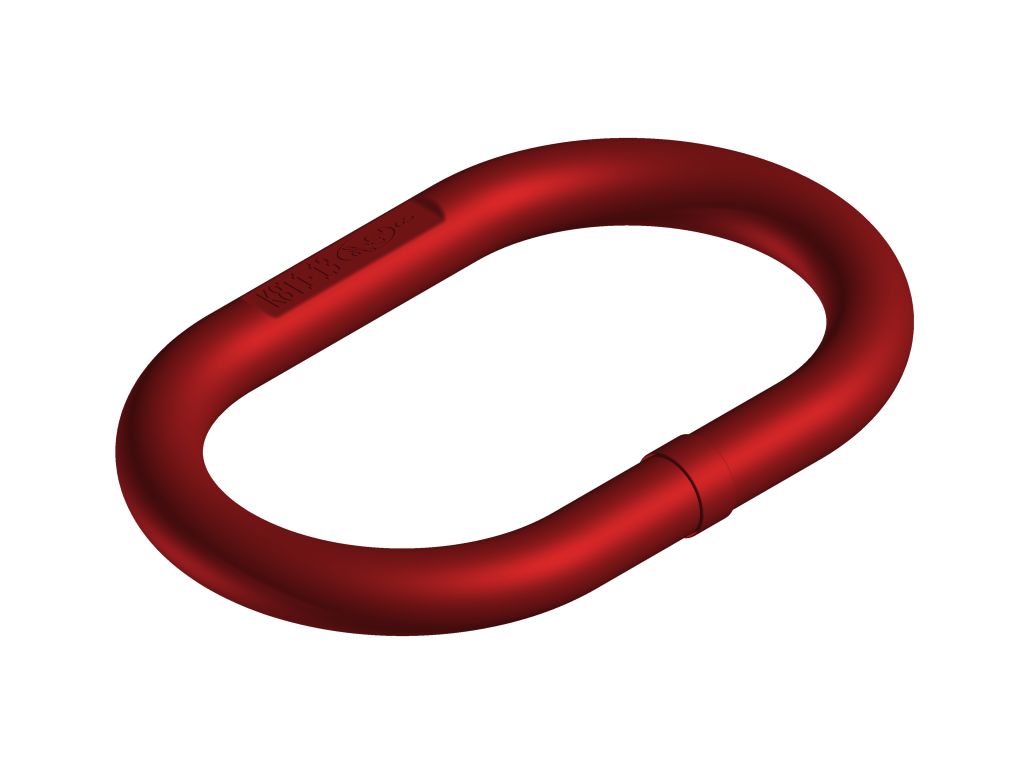

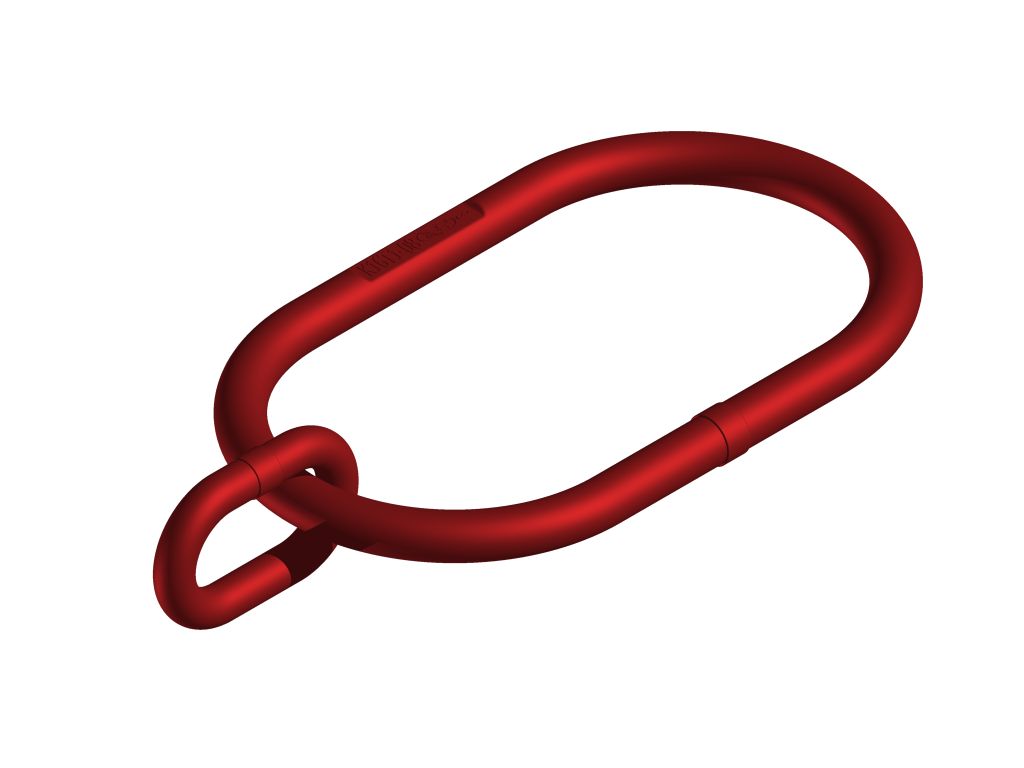

Übergroße Aufhängeringe/-köpfe für 1-strängige Anschlagketten
- Artikel-Nr.: RZ7619-001
- Artikelgewicht: 0,60 kg
- Angebot richtet sich ausschießlich an Gewerbetreibende!
Der übergroße Aufhängering/ -kopf für 1- strängige Anschlagketten ist ausgelegt auf Kettenstärken zwischen 6 und 18mm für Güteklasse 8. Weitere Informationen entnehmen Sie der unten stehenden Tabelle.

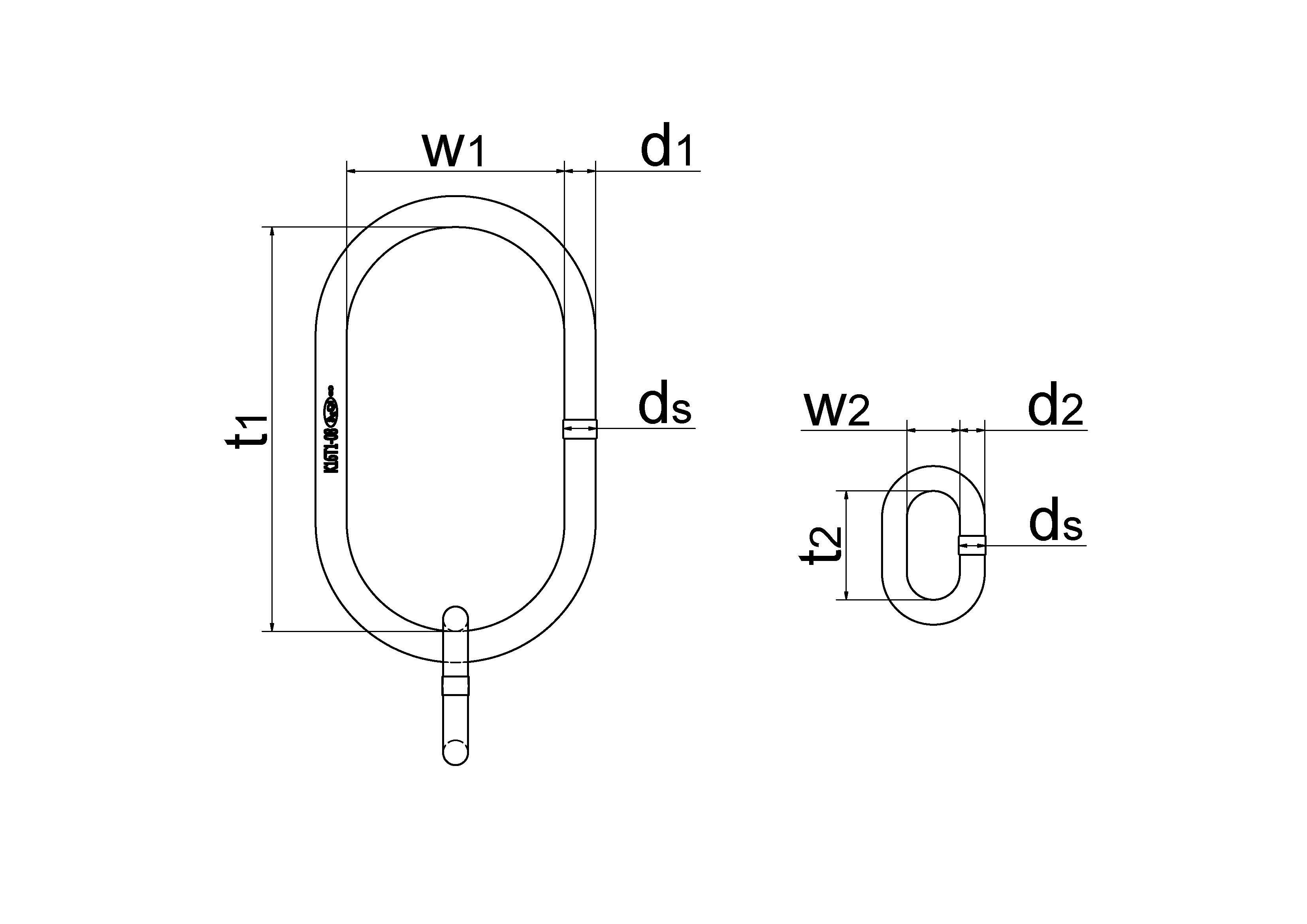

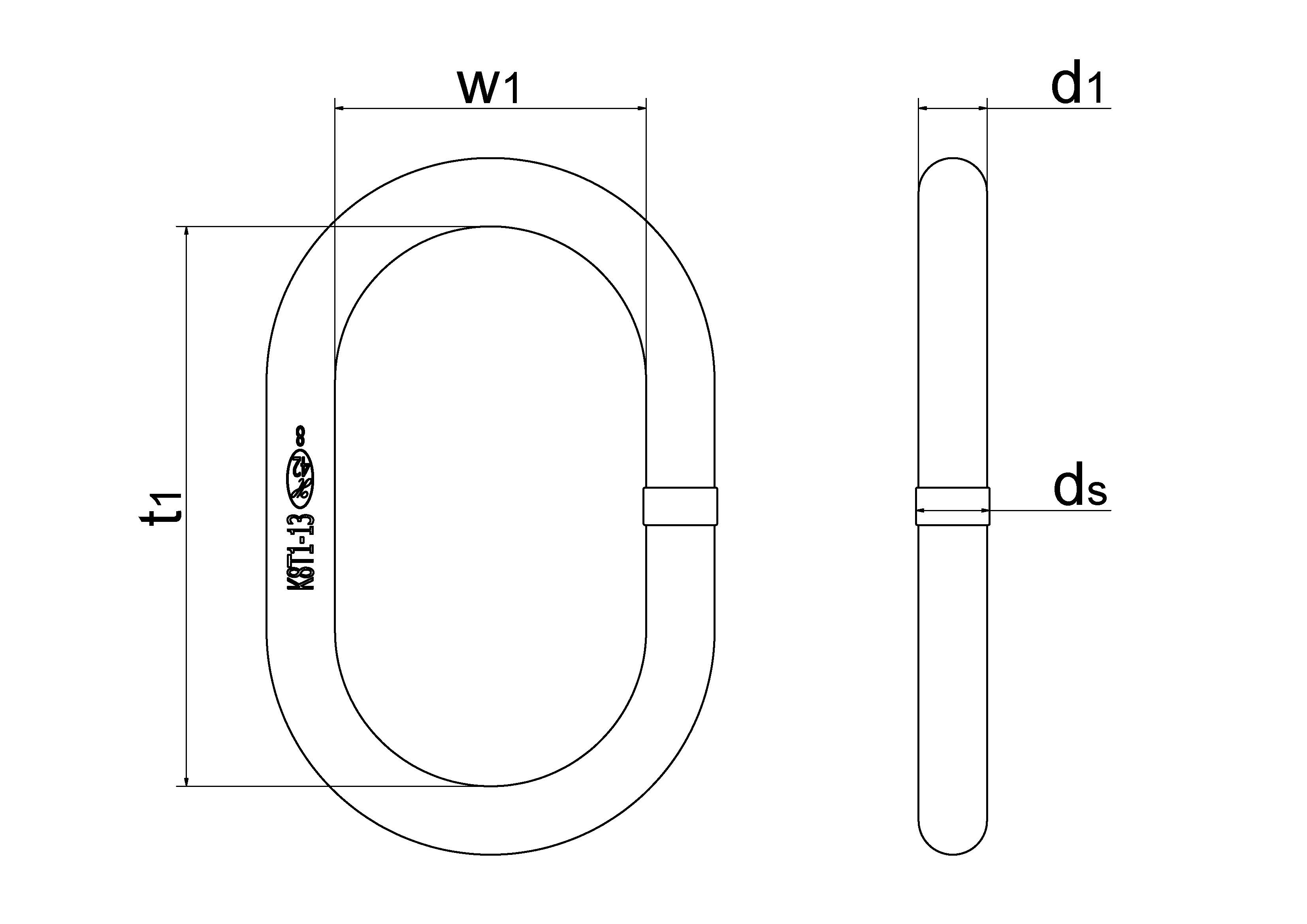

| für Kran- haken | 1 Str. mm | Maßtabelle in mm | Gewicht kg | Tragfähigkeit kg | |||||
| d1 | t1 | w1 | d2 | t2 | w2 | ||||
| bis Nr. 8 | 6 | 13 | 180 | 100 | - | - | - | 0,60 | 1120 |
| 8 | 18 | 180 | 100 | - | - | - | 1,06 | 2000 | |
| 10 | 20 | 180 | 100 | - | - | - | 1,32 | 3150 | |
| 13 | 22 | 180 | 100 | - | - | - | 1,62 | 5300 | |
| bis Nr. 16 | 6 | 20 | 260 | 140 | 13 | 54 | 25 | 2,02 | 1120 |
| 8 | 20 | 260 | 140 | 16 | 70 | 34 | 2,20 | 2000 | |
| 10 | 22 | 260 | 140 | - | - | - | 2,21 | 3150 | |
| 13 | 26 | 260 | 140 | - | - | - | 3,18 | 5300 | |
| 16 | 30 | 260 | 140 | - | - | - | 4,30 | 8000 | |
| 18 | 35 | 260 | 140 | - | - | - | 5,97 | 10000 | |
| bis Nr. 25 | 6 | 22 | 340 | 180 | 13 | 54 | 25 | 3,04 | 1120 |
| 8 | 22 | 340 | 180 | 16 | 70 | 34 | 3,21 | 2000 | |
| 10 | 26 | 340 | 180 | 18 | 85 | 40 | 4,56 | 3150 | |
| 13 | 26 | 340 | 180 | 20 | 85 | 40 | 4,72 | 5300 | |
| 16 | 30 | 340 | 180 | 22 | 115 | 50 | 6,51 | 8000 | |
| 18 | 40 | 340 | 180 | 26 | 140 | 65 | 11,81 | 10000 | |
