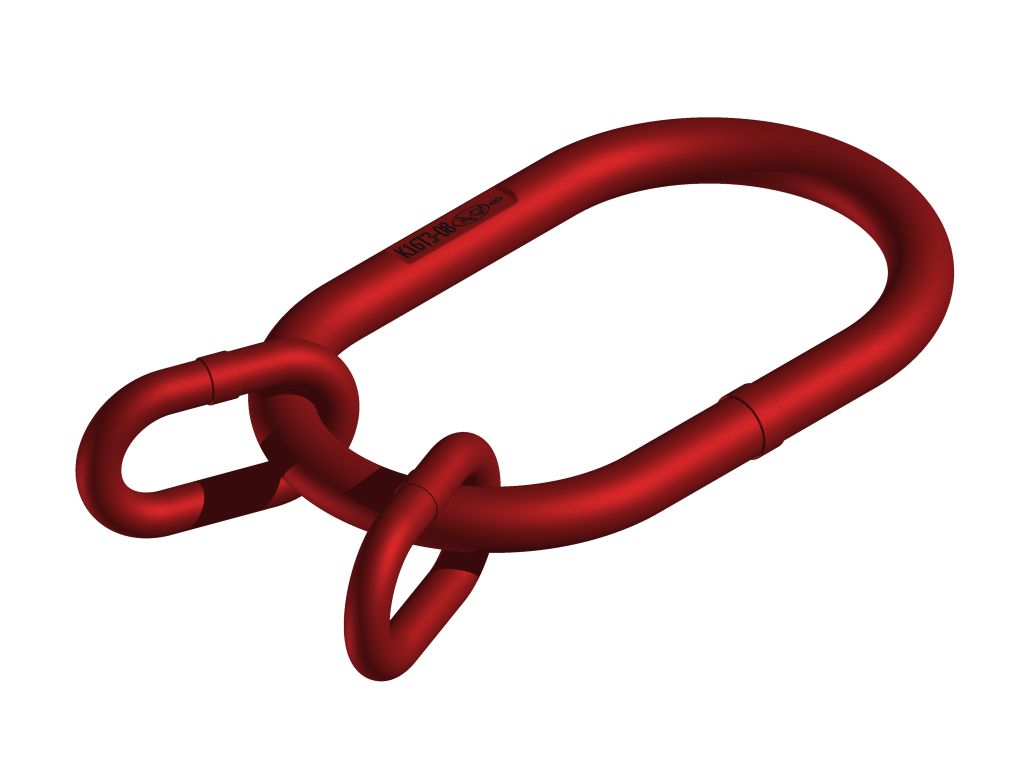

Übergroße Aufhängeringe/-köpfe für 3- und 4-strängige Anschlagketten
- Artikel-Nr.: RZ7618-031
- Artikelgewicht: 1,70 kg
- Angebot richtet sich ausschießlich an Gewerbetreibende!
Der übergroße Aufhängekopf/ -ring für 3– und 4- strängige Anschlagketten ist ausgelegt auf Kettenstärken zwischen 6 und 16mm für Güteklasse 8. Weitere Informationen entnehmen Sie der unten stehenden Tabelle.
| für Kran- haken | 3 + 4 Str. mm | Maßtabelle in mm | Gewicht kg | Tragfähigkeit kg | ||||||
| d1 | t1 | w1 | d2 | t2 | w2 | |||||
| bis Nr. 8 | 6 | 20 | 180 | 100 | 13 | 54 | 25 | 1,70 | 2360 | 1700 |
| 8 | 22 | 180 | 100 | 16 | 70 | 34 | 2,35 | 4250 | 3000 | |
| bis Nr. 16 | 6 | 22 | 260 | 140 | 13 | 54 | 25 | 2,61 | 2360 | 1700 |
| 8 | 26 | 260 | 140 | 16 | 85 | 40 | 4,27 | 4250 | 3000 | |
| 10 | 30 | 260 | 140 | 18 | 85 | 40 | 5,39 | 6700 | 4750 | |
| 13 | 35 | 260 | 140 | 22 | 115 | 50 | 8,10 | 11200 | 8000 | |
| bis Nr. 25 | 6 | 22 | 340 | 180 | 13 | 54 | 25 | 3,22 | 2360 | 1700 |
| 8 | 30 | 340 | 180 | 16 | 85 | 40 | 6,53 | 4250 | 3000 | |
| 10 | 30 | 340 | 180 | 18 | 85 | 40 | 6,53 | 6700 | 4750 | |
| 13 | 40 | 340 | 180 | 22 | 115 | 50 | 12,12 | 11200 | 8000 | |
| 16 | 40 | 340 | 180 | 26 | 140 | 65 | 13,63 | 17000 | 11800 | |
