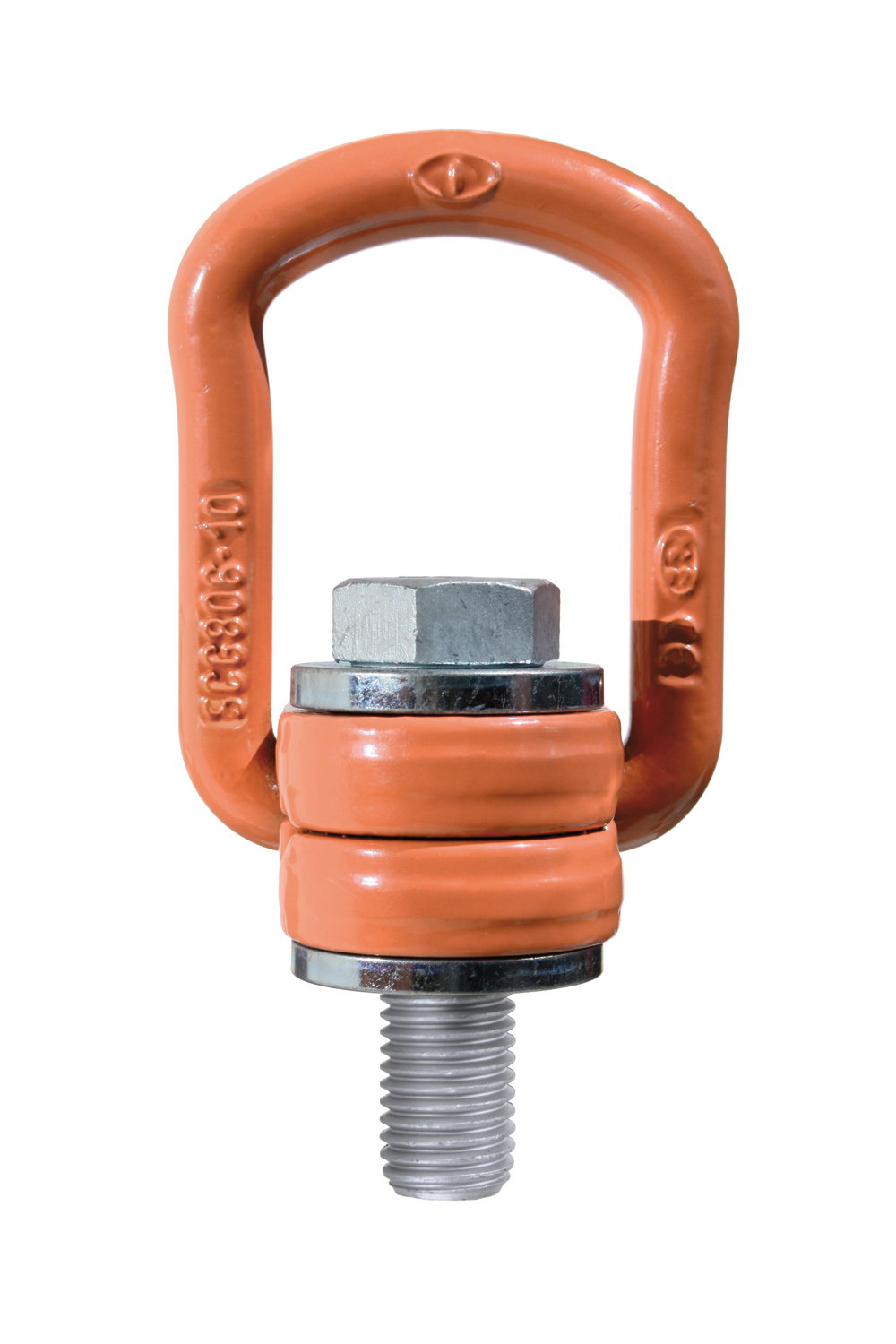

Anschlagwirbel mit Spannbügel, drehbar, Güteklasse 10,
- Artikel-Nr.: RZ7923-001
- Artikelgewicht: 0,27 kg
- Angebot richtet sich ausschießlich an Gewerbetreibende!
Anschlagwirbel mit Spannbügel, dregbar in Güteklasse 10. Weitere Informationen entnehmen Sie der unten stehenden Tabelle.

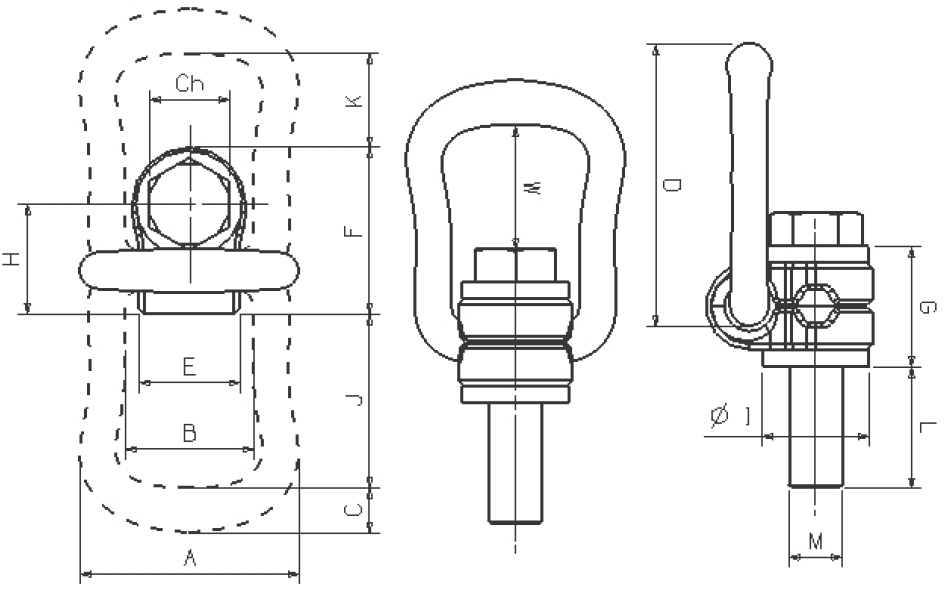

| Maßtabelle in mm | Tragfähigkeit in kg | Gewicht in kg | |||||||||||||
| MxL | A | B | C | D | E | F | G | H | I | W | J | K | Ch | ||
| M8x15 | 57 | 34 | 10 | 78 | 24 | 41 | 30 | 27 | 25 | 43 | 51 | 35 | 13 | 300 | 0,27 |
| M10x15 | 57 | 34 | 10 | 78 | 24 | 41 | 30 | 27 | 25 | 42 | 51 | 35 | 17 | 630 | 0,29 |
| M12x23 | 66 | 38 | 14 | 85 | 30 | 50 | 36 | 33 | 32 | 40 | 52 | 28 | 19 | 1000 | 0,50 |
| M16x24 | 66 | 38 | 14 | 85 | 30 | 50 | 36 | 33 | 32 | 38 | 52 | 28 | 24 | 1500 | 0,51 |
| M20x31 | 87 | 55 | 16 | 111 | 48 | 68 | 44 | 43 | 45 | 54 | 71 | 36 | 30 | 2500 | 1,25 |
| M24x37 | 87 | 55 | 16 | 111 | 48 | 68 | 44 | 43 | 45 | 51 | 71 | 36 | 36 | 4000 | 1,30 |
| M27x37 | 109 | 66 | 23 | 145 | 54 | 91 | 63 | 59 | 60 | 64 | 86 | 47 | 41 | 4000 | 3,15 |
| M30x45 | 109 | 66 | 23 | 145 | 54 | 91 | 65 | 59 | 60 | 62 | 86 | 47 | 46 | 5000 | 3,25 |
| M36x50 | 109 | 66 | 23 | 145 | 54 | 91 | 55 | 59 | 60 | 60 | 86 | 43 | 55 | 7000 | 3,30 |
| M36x59 | 136 | 78 | 28 | 190 | 62 | 108 | 81 | 73 | 70 | 88 | 115 | 74 | 55 | 8000 | 5,90 |
| M42x75 | 136 | 78 | 28 | 190 | 62 | 108 | 75 | 73 | 70 | 86 | 115 | 70 | 65 | 10000 | 6,50 |
| M42x61 | 169 | 97 | 36 | 242 | 68 | 131 | 89 | 88 | 85 | 121 | 151 | 97 | 65 | 15000 | 11,20 |
| M48x71 | 169 | 97 | 36 | 242 | 68 | 131 | 89 | 88 | 95 | 117 | 151 | 93 | 75 | 20000 | 11,60 |
